epINSTROM - vielfältige Funktionen, einfache Bedienung.

Grundlagen der Bedienung

Arbeitsbereich

Der Hauptarbeitsbereich für epINSTROM ist der Netzplan-Editor.

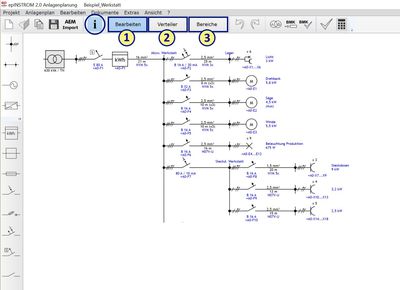

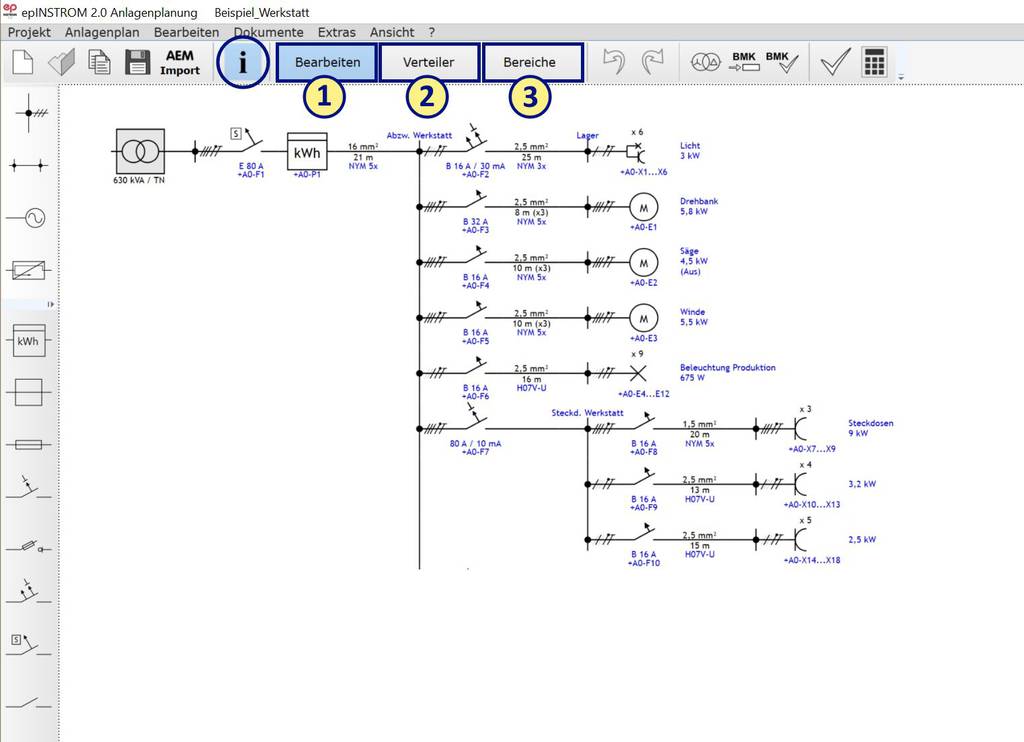

Unterschieden wird hier in die Arbeitsbereiche

  1. „Bearbeiten“ zum Erstellen und Editieren von Plänen
  2. „Verteiler“ zur Verteilerplanung
  3. „Bereiche“ zum Markieren / Auswählen  von Druckbereichen für die Dokumentation.

Mit dem Button (i) lässt sich ein zusätzliches Infofenster ein- bzw. ausschalten.





Netzplan in epINSTROM

Netzplanerstellung

Im Modus „Bearbeiten“ wird die Anlage aus den gewünschten Elementen zusammengesetzt. Die erforderlichen Elemente sind in der linksseitigen Menüleiste direkt verfügbar:

  1. Verteilung           2.  Zweig           3.  Verbraucher

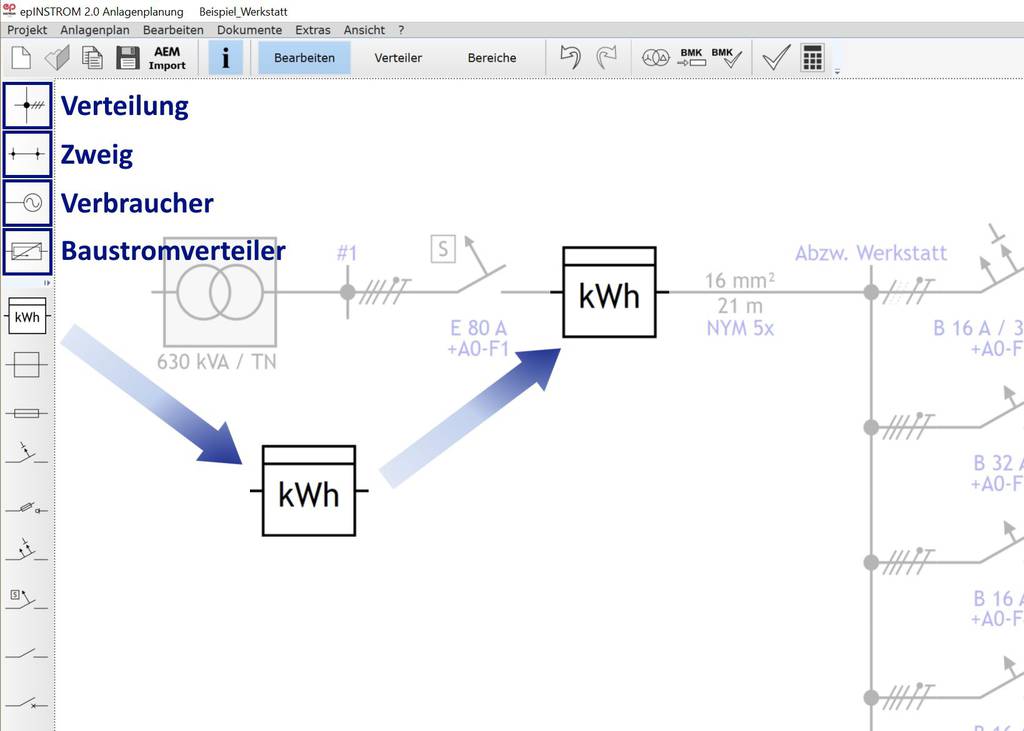

Das gewünschte Element wird mit der Maus „erfasst“ und in den Plan gezogen (Drag & Drop). Für fehlende Symbole bei den Verbrauchern sind allgemeine Komponenten verfügbar, die entsprechend beschriftet werden können.





Netzplanerstellung Grundlagen der Bedienung epINSTROM

Dimensionierung

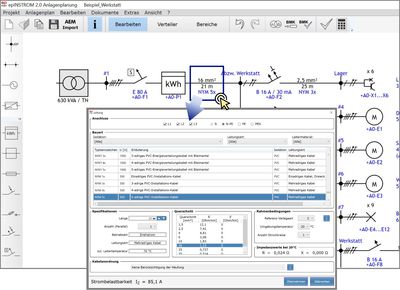

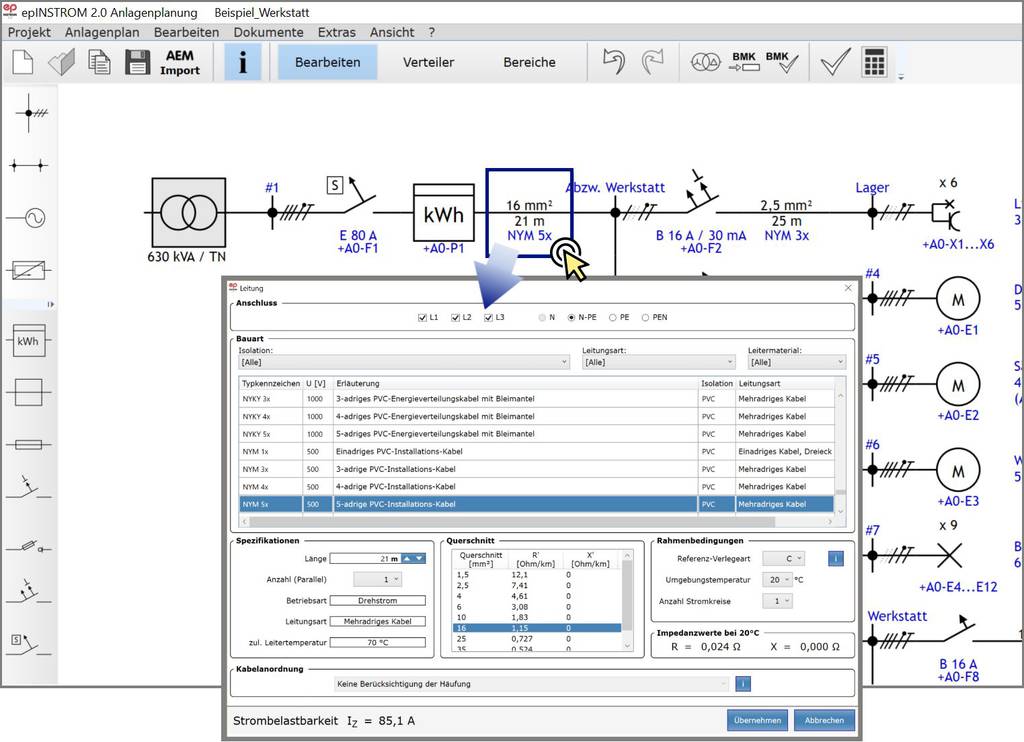

Für das Dimensionieren der Anlage genügt ein Doppelklick auf das betreffende Element. Alle erforderlichen Parameter sind hinterlegt und können aus Tabellen abgerufen oder direkt eingegeben werden.



Hier kann das Element auch beschriftet bzw. die Beschriftung aktiviert/deaktiviert werden.





Dimensionierung Grundlagen der Bedienung epINSTROM

Parameteranzeige

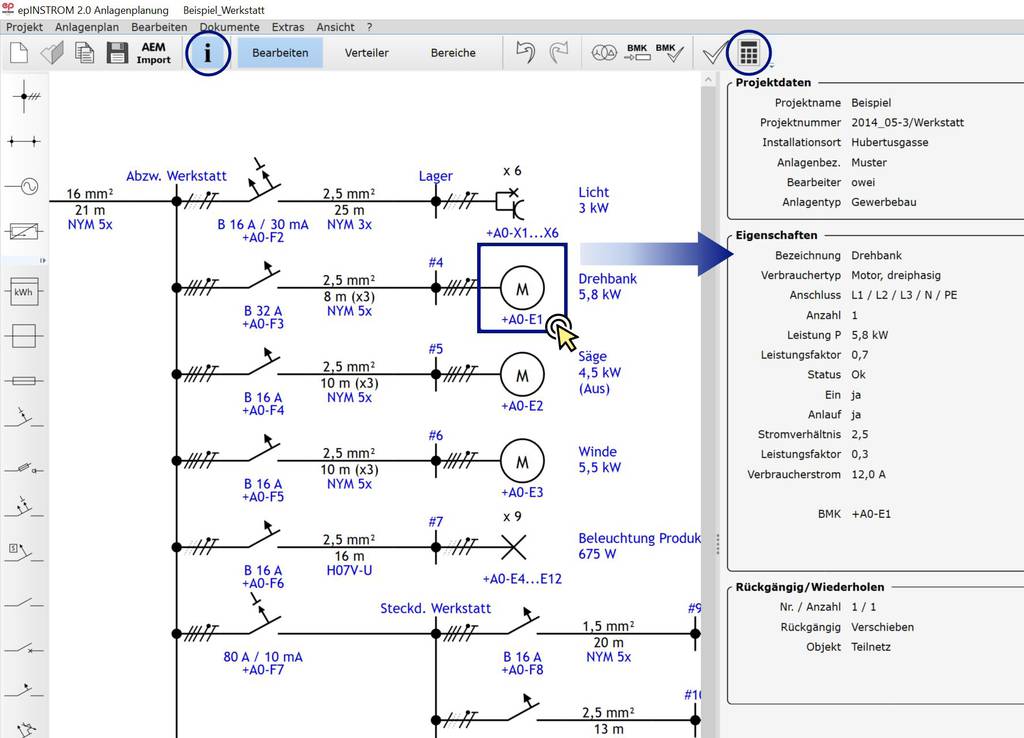

Betriebsmittelbezeichnungen, ausgewählte Parameter  und eigene Beschriftungen sind blau hervorgehoben. Diese können ein-  und ausgeblendet werden. Weitere Anzeigen sind für die berechneten Werte möglich (s. Kapitel „Berechnung und Prüfung“). Ein zusätzliches Infofenster zeigt die Details zu einem Element an, wenn Sie mit dem Mauszeiger darüber gehen.





Parameteranzeige Grundlagen der Bedienung epINSTROM

Baustromverteiler

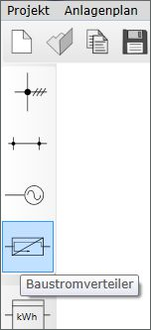

Mit dem blau markierten Button (siehe linke Abbildung) haben Sie die Möglichkeit, z.B. gestaffelte Baustromverteiler einzufügen ohne alle einzelnen Steckdosen beschreiben zu müssen. Es wird nur der weiterführende Zweig definiert um auch die nachfolgenden Baustromverteiler in die Berechnung einbeziehen zu können.

Nach dem Platzieren des Baustromverteilers können Sie über die rechte Maustaste folgende Einstellungen bearbeiten (siehe rechte Abbildung):

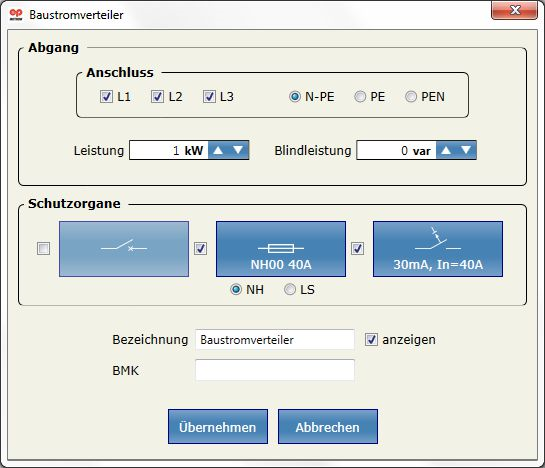

  • Abgang: hier können die Gesamtleistung, die Gesamtblindleistung, sowie die belegten Leiter und die Erdungsverhältnisse dieser Anschlüsse angegeben werden.
  • Schutzorgane: ist für den Anschluss, an dem die nachfolgende Verteilung angeschlossen ist. Hier muss festgelegt werden, welche Schutzorgane vorhanden sind. Anschließend werden diese dimensioniert.
